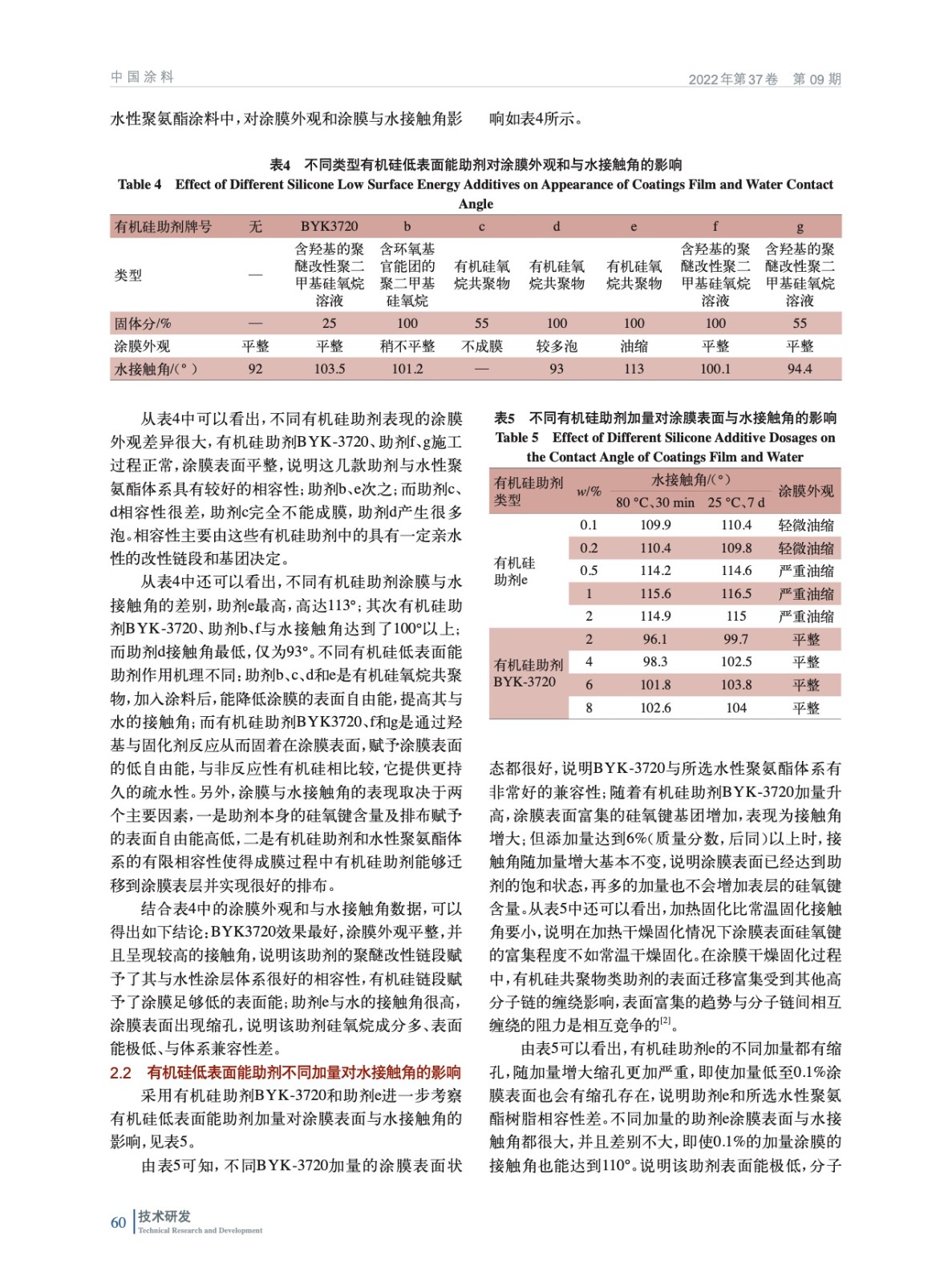

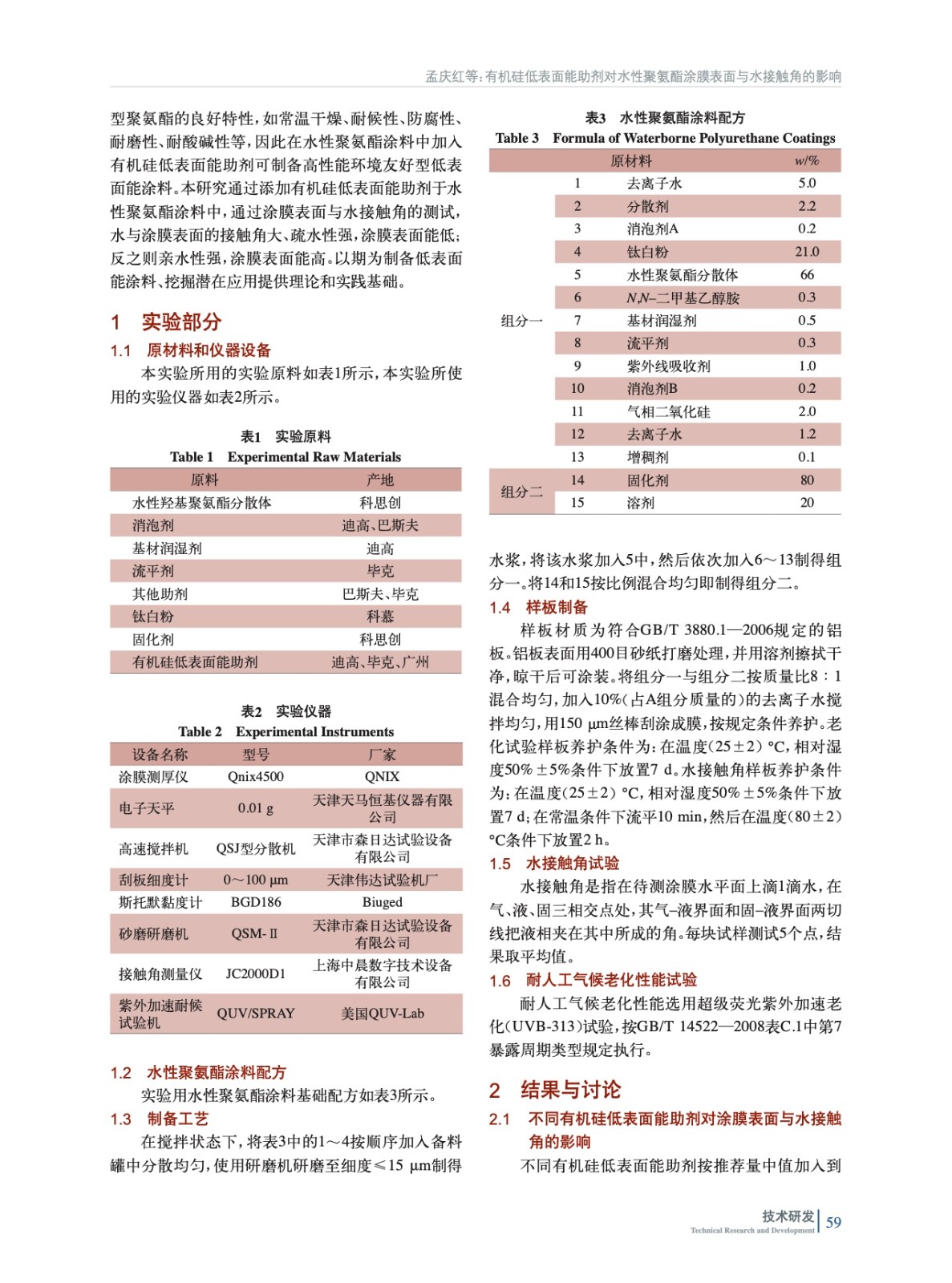

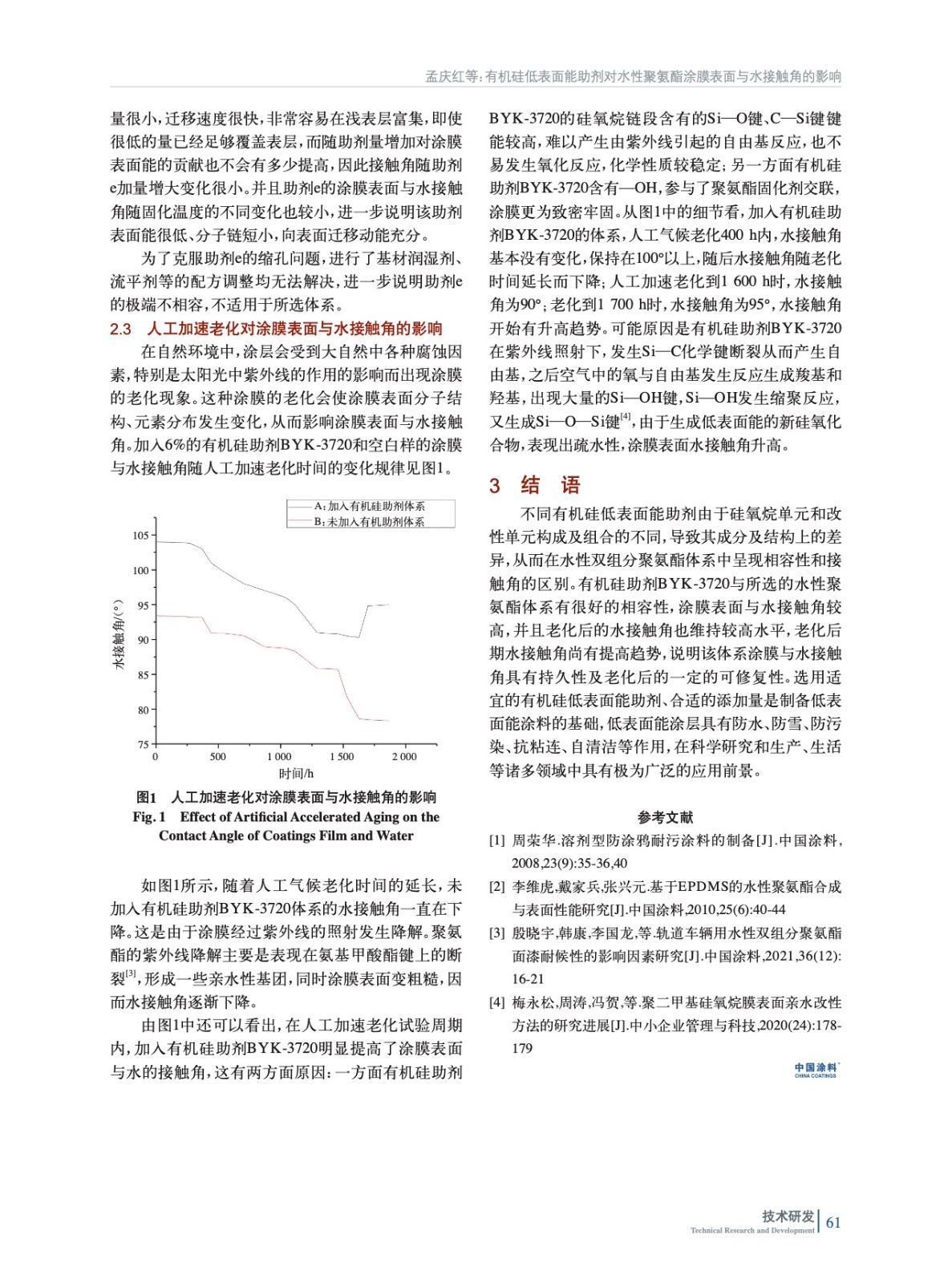

摘要：研究了有機硅低表面能助劑不同種類及用量對涂膜表面與水接觸角的影響，以及在人工加速老化過程中涂膜與水接觸角的變化規律。結果表明：在所選擇的水性羥基聚氨酯體系中有機硅低表面能助劑BYK-3720呈現了良好的綜合性能，質量分數達到配方總量的6%時效果最佳，表面與水接觸角達到104°，并且在人工加速老化過程中，涂膜表面與水接觸角明顯更高，并且在老化后期涂膜表面與水接觸角有提高趨勢。
